• Замена спутниковых линий SCPC/MCPC

• Магистральные линии для сетей GSM

• Расширение услуг MPLS

• Сети для посольств и правительственных учреждений

• Услуги частных и выделенных сетей и линий

Архитектура системы НХ

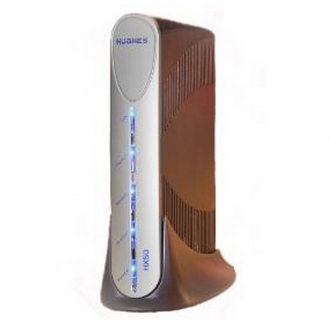

Терминалы НХ50 работают с Центром Управления Сетью в топологии «звезда». Прямой канал от Центра Управления Сетью соответствует стандарту DVB-S2 c адаптивными кодированием и модуляцией (АСМ). Обратные каналы системы основаны на технологии FDMA/TDMA по стандарту широкополосной спутниковой связи IPoS. За счёт несущей прямого канала, способной поддерживать скорости до 121 Мбит/с, и множества несущих обратных каналов со скоростями до 3,2 Мбит/с система НХ обеспечивает высокие пропускные способности, необходимые для высокого качества обслуживания (QoS).

Эффективность и гибкость использования частотного ресурса спутника являлись существенным требованием при разработке терминала НХ50. Каждый канал может быть сконфигурирован с параметрами QoS в соответствии с требованиями для конкретного терминала. Это включает услуги на основе адаптивной CIR, постоянной скорости CBR, поддерживающих гарантированную полосу, а также услуги на базе best effort с оптимизацией использования полосы в периоды отсутствия или малого объема трафика от терминала. Кроме того, метод выделения пропускной способности в системе НХ использует канал с методом доступа тактированная Алоха для начальных запросов на передачу трафика. При отсутствии трафика для передачи терминалы освобождают выделенную им полосу, что в результате позволяет оператору более эффективно использовать ресурсы космического сегмента.

Функциональные возможности:

• Качество услуги:

  • Постоянная скорость передачи (CBR) по запросу

  • Адаптивная CBR с фиксацией минимального и максимального значения при определяемых пользователем шагах изменения

  • CIR с конфигурированием минимальной, гарантированной и максимальной скорости

  • Best effort на основе взвешенной «справедливой» очереди

  • Взвешенные приоритеты на основе класса услуги

  • Многоадресная передача данных (мультикастинг)

  • Четыре уровня приоритетов IP трафика

• Выделение полосы/ пропускной способности:

  • Обеспечивает как выделение пропускной способности по заранее заданному расписанию (статическое), так и динамическое выделение

  • Периферийные терминалы могут быть сконфигурированы с освобождением сетевых ресурсов при переходе этих терминалов в режим «молчания»

• Функции локального маршрутизатора:

  • Статическая и динамическая адресация

  • Сервер или ретранслятор DHCP

  • Кэширование DNS

  • Поддержка протоколов маршрутизации RIPv1, RIPv2, BGP

  • Мультикастинг на основе IGMP

  • Перевод адресов NAT/PAT

  • Поддержка протокола VRRP

  • End-to-end VLAN tagging

  • Обеспечение защиты (Firewall) на основе встроенных перечней управления доступом

• Поддержка одноадресного (unicast) и многоадресного (multicast) IP трафика

• Обновление программного обеспечения и конфигурационных параметров путем их загрузки из ЦУС

• Использование динамического, самонастраиваемого программного обеспечения ускорителя РЕР для повышения пропускной способности за счёт оптимизации ТСР передачи по спутниковой линии, что обеспечивает очень высокую эффективность использования линии

• Сжатие данных в прямом и обратных каналах

• Конфигурирование, мониторинг и ввод терминала в сеть из ЦУС

• Встроенный вэб-интерфейс для локальной проверки состояния терминала и поиска неисправности

• Удобный светодиодный индикатор, отображающий текущее состояние терминала

Высокий коэффициент готовности

• Замкнутая петля управления между центральным шлюзом и терминалом

• Динамическое изменение кодирования и модуляции в прямом канале на основе параметров принимаемого сигнала

• Динамическое изменение кодирования в обратных каналах на основе параметров принимаемых сигналов

• Динамическое управление излучаемой периферийным терминалом мощности

Технические характеристики:

• Физические интерфейсы

• Два порта 10/100 BaseT Ethernet LAN, разъем RJ45
