Является высокопроизводительным спутниковым маршрутизатором, предназначенным для предоставления IP-услуг операторского класса на основе широкополосного доступа через спутник. Модем предоставляет разнообразные возможности по управлению качеством обслуживания (QoS), вплоть до адаптивного выделения пропускной способности для постоянной битовой скорости (CBR), обеспечивающей полосу для передачи трафика реального времени. Например, IP телефонии или видеоконференцсвязи, с низким джиттером и высоким качеством.

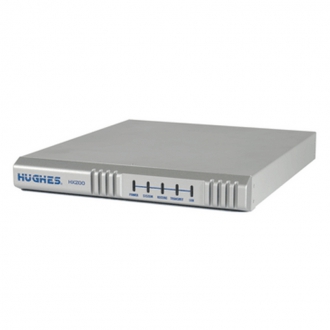

Является высокопроизводительным спутниковым модемом с широким перечнем встроенных функций IP-маршрутизатора: RIPv1 и 2, BGP, DHCP, NAT/PAT, DNS Server/Relay. Способен обеспечить работу разнообразных приложений и услуг, в том числе магистральных каналов для систем сотовой связи, расширения систем MPLS, виртуальных выделенных линий, услуг мобильной связи и прочих широкополосных решений.
Целевые рынки
-
Широкополосные IP соединения для передачи речи/ данных
-
Магистральные линии для сетей GSM, замена спутниковых линий SCPC/MCPC
-
Расширение систем MPLS
-
Сети для посольств и правительственных учреждений
-
Авиадиспетчерская служба
-
Услуги частных и выделенных сетей и линий
-
Мобильные сети для морских, воздушных и наземных транспортных средств
Архитектура системы НХ
Терминалы НХ200 работают в топологии «звезда» с Центром Управления Сетью. Прямой канал от Центра Управления Сетью соответствует стандарту DVB-S2 c адаптивными кодированием и модуляцией (АСМ). Обратные каналы системы основаны на технологии FDMA/TDMA по стандарту широкополосной спутниковой связи IPoS. За счёт несущей прямого канала, способной поддерживать скорости до 121 Мбит/с, и множества несущих обратных каналов со скоростями до 9,8 Мбит/с система НХ обеспечивает высокие пропускные способности, необходимые для высокого качества обслуживания (QoS).
Эффективность и гибкость использования частотного ресурса спутника являлись существенным требованием при разработке терминала НХ200. Каждый канал может быть сконфигурирован с параметрами QoS в соответствии с требованиями для конкретного терминала. Это включает услуги на основе адаптивной CIR и постоянной скорости CBR, поддерживающих гарантированную полосу в сочетании с оптимизацией использования полосы в периоды отсутствия или малого объема трафика от терминала. Для терминалов с менее жесткими требованиями к полосе или более низкими уровнями обслуживания можно сконфигурировать услуги на базе «наилучшей попытки» (best effort), что позволяет операторам услуг связи создавать планы обслуживания, полностью отвечающие специфическим требованиям их конечных клиентов. Кроме того, метод выделения пропускной способности в системе НХ использует канал с методом доступа тактированная Алоха для начальных запросов на передачу трафика. При отсутствии трафика для передачи терминалы освобождают выделенную им полосу, что в результате позволяет оператору более эффективно использовать ресурсы космического сегмента.
Функциональные возможности:
-
Качество услуги:
-
Постоянная скорость передачи (CBR)
-
Адаптивная CBR с фиксацией минимального и максимального значения при определяемых пользователем шагах изменения
-
CIR с конфигурированием минимальной, гарантированной и максимальной скорости
-
Best effort на основе взвешенной «справедливой» очереди
-
Взвешенные приоритеты на основе класса услуги
-
Многоадресная передача данных (multicasting)
-
Четыре уровня приоритетов IP трафика
-
Выделение полосы/ пропускной способности:
-
Обеспечивает как выделение пропускной способности по заранее заданному расписанию (статическое), так и динамическое выделение
-
Периферийные терминалы могут быть сконфигурированы с освобождением сетевых ресурсов при переходе этих терминалов в режим «молчания»
-
Функции локального маршрутизатора:
-
Статическая и динамическая адресация
-
Сервер или ретранслятор DHCP
-
Кэширование DNS
-
Поддержка протоколов маршрутизации RIPv1 и 2, BGP
-
Перевод адресов NAT/PAT
-
Поддержка протокола VRRP
-
Сквозная передача меток VLAN
-
Обеспечение защиты (Firewall) на основе встроенных перечней управления доступом
-
Обновление программного обеспечения и конфигурационных параметров путем их загрузки из ЦУС
-
Использование динамического, самонастраиваемого программного обеспечения ускорителя РЕР для повышения пропускной способности за счёт оптимизации ТСР передачи по спутниковой линии, что обеспечивает очень высокую эффективность использования линии
-
Сжатие данных в прямом и обратных каналах
-
Конфигурирование, мониторинг и ввод терминала в сеть из ЦУС
-
Встроенный вэб-интерфейс для локальной проверки состояния терминала и поиска неисправности
-
Удобный светодиодный индикатор, отображающий текущее состояние терминала,
-
Замкнутая петля управления между центральным шлюзом и терминалом
-
Динамическое изменение кодирования и модуляции в прямом канале на основе параметров принимаемого сигнала
-
Динамическое изменение кодирования в обратных каналах на основе параметров принимаемых сигналов
-
Динамическое управление излучаемой периферийным терминалом мощности
Технические характеристики:
-
Физические интерфейсы
-
Два порта 10/100 BaseT Ethernet LAN, разъем RJ45 (независимые подсети)
|
|
|
|
