Целевые рынки

• Широкополосные IP соединения для передачи речи/ данных в полносвязной/ звездообразных топологиях

• Магистральные линии для сетей GSM, замена спутниковых линий SCPC/MCPC,

• Расширение систем MPLS

• Сети для посольств и правительственных учреждений

• Авиадиспетчерская служба

• Услуги частных и выделенных сетей и линий

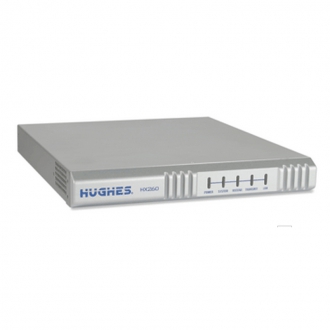

• Преимущества терминала НХ260

• Одновременная поддержка полносвязной и звездообразной топологий

• Обеспечение соединений для телефонии и видеоконференцсвязи с одним спутниковым скачком

• Поддержка распределенных звездообразных сетей

Архитектура системы НХ

Система НХ состоит из Центра Управления Сетью и множества периферийных терминалов НХ. Прямой канал от Центра Управления Сетью, соответствующий стандарту DVB-S2 c адаптивными кодированием и модуляцией (АСМ), непрерывно принимается всеми терминалами сети независимо от наличия полносвязных соединений. TDMA каналы системы НХ обладают высокой эффективностью и соответствуют ведущему отраслевому стандарту IPoS. Линия связи от периферийного терминала как с ЦУС, так и с другим(-и) терминалом(-ами) НХ260 устанавливается по TDMA каналу.

Эффективность и гибкость использования частотного ресурса спутника являлись существенным требованием при разработке терминала. Каждый TDMA канал, как в полносвязном, так и в «звездообразном» режиме, может быть сконфигурирован таким образом, чтобы поддерживать параметры QoS, требуемые для каждой линии в отдельности. Эта возможность включает определение минимальной, гарантированной и максимальной скорости; постоянной скорости передачи данных CBR (адаптивной и по запросу), а также услуг на основе best effort («наилучшей попытки»), что позволяет операторам услуг связи создавать планы обслуживания, полностью отвечающие специфическим требованиям их конечных клиентов. Кроме того, метод выделения пропускной способности в системе НХ использует специальный канал с методом доступа тактированная Алоха для передачи первоначальных запросов (и исключительно только первоначальных запросов) на передачу трафика от периферийных терминалов. Это позволяет периферийным терминалам при отсутствии трафика для передачи освобождать выделенную им полосу каналов TDMA. В результате не используемая пропускная способность становится доступной для других терминалов, и оператор может более эффективно использовать ресурсы космического сегмента.

Функциональные возможности:

• Одновременная работа в сетях со звездообразной и полносвязной топологиями

• Качество услуги:

  • Постоянная скорость передачи (CBR) по запросу

  • Адаптивная CBR с фиксацией минимального и максимального значения при определяемых пользователем шагах изменения

  • CIR с конфигурированием минимальной, гарантированной и максимальной скорости

  • Выделение пропускной способности в обратных каналах со схемой доступа «динамический поток» на основе объема передаваемой информации и взвешенной «справедливой» очереди

  • Взвешенные приоритеты на основе класса услуги

  • Четыре уровня приоритетов IP трафика

• Выделение полосы/пропускной способности:

  • Обеспечивает как выделение пропускной способности по заранее заданному расписанию (статическое), так и динамическое выделение

  • Периферийные терминалы могут быть сконфигурированы с освобождением сетевых ресурсов при переходе этих терминалов в режим «молчания»

• Функции локального маршрутизатора:

  • Статическая и динамическая адресация

  • Сервер или ретранслятор DHCP

  • Кэширование DNS

  • Поддержка протоколов маршрутизации RIPv1и 2, BGP

  • Перевод адресов NAT/PAT

  • Поддержка протокола VRRP

  • Сквозная передача меток VLAN

  • Обеспечение защиты (Firewall) на основе встроенных перечней управления доступом

• Поддержка одноадресного (unicast) и многоадресного (multicast) IP трафика

• Обновление программного обеспечения и конфигурационных параметров путем их загрузки из ЦУС

• Использование динамического, самонастраиваемого программного обеспечения ускорителя РЕР для повышения пропускной способности за счёт оптимизации ТСР передачи по спутниковой линии, что обеспечивает очень высокую эффективность использования линии

• Полносвязная топология для TCP и UDP трафика

• Сжатие данных в прямом и обратных каналах

• Конфигурирование, мониторинг и ввод терминала в сеть из ЦУС

• Встроенный вэб-интерфейс для локальной проверки состояния терминала и поиска неисправности

• Удобный светодиодный индикатор, отображающий текущее состояние терминала

Технические характеристики:

• Физические интерфейсы

• Два порта 10/100 BaseT Ethernet LAN, разъем RJ45 (независимые подсети)
