Основные возможности:
-
Офсетное исполнение
-
Соответствие жестким требованиям по кросс-поляризации
-
Низкая стоимость доставки и удобная транспортировка
-
Простая установка, выполняемая одним человеком - время сборки менее одного часа
-
Одобрение IntelSat, AsiaSat, EutelSat
-
Сертифицирована ETSI
Основные характеристики
|

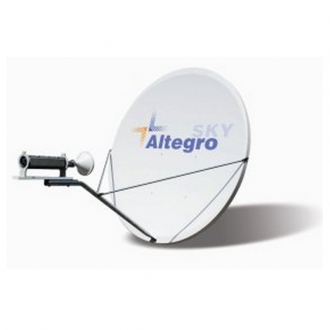

Диаметр антенны
|
1.2 м
|
|
Рабочая чистота (Ггц)
|
|
Прием
|
10.95 - 12.75
|
|
Передача
|
13.75 - 14.5
|
|
Усиление в середине диапазона (±0.2 дБ)
|
|
Прием
|
41.5 дБ
|
|
Передача
|
43.0 дБ
|
|
Шумовая температура антенны
|
|
Угол места 20°
|
46К
|
|
Угол места 30°
|
43К
|
|
Огибающая боковых лепестков, (дБ):
|
|
1° < g < 20°
|
29 - 25Lg(g) дБ
|
|
20° < g < 26,3°
|
-3.5 дБ
|
|
26,3° < g < 48°
|
32 - 25 Lg(g) дБ
|
|
48° < g
|
-10 дБ (усреднен.)
|
|
Кросс-поляризация
|
|
В контуре 1 дБ
|
-30 дБ (макс.)
|
|
Для любого угла
|
-25 дБ (макс.)
|
|
Коэф. стоячей волны по напряжению (КСВН)
|
1.3 : 1 (макс.)
|
Механические характеристики
|
Материал рефлектора
|
Полиэфирный стеклопластик SMC
|
|
Оптика антенны
|
Однозеркальная, офсетная
|
|
Диаметр опорной колонны
|
73.2 мм
|
|
Движение антенны по углу места
|
от 5° до 90° (непрерывное перемещение)
|
|
Движение антенны по азимуту
|
±20° (точная регулировка), 360° (непрерывное перемещение)
|
|
Тип основания
|
Азимутально-угломестное
|
|
Вес
|
41 кг
|
Условия эксплуатации
|
Ветровая нагрузка
|
|
Рабочая
|
80 км/ч
|
|
Предельная
|
201 км/ч
|
|
Температура
|
|
Рабочая
|
от -40°С до 60°С
|
|
|
|
|
